ПОЛУАВТОМАТ ДЛЯ ДРОБЕСТРУЙНОЙ ОБРАБОТКИ КОНЦОВ ВАЛОВ.
Полуавтомат предназначен для дробеструйной обработки концов валов, может применяться для удаления окалаины, заусенцев, для притупления острых кромок, для декоративной обработки и т.п..
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Колличество одновременно обрабатываемых валов.......................................... 8
Длина обрабатываемого конца................................................................ до 25 мм
Длина валов............................................................................................. 60-250 мм
Диаметр валов.......................................................................................... до 15 мм
Время обработки.................................................................................... до 18 мин
Давление воздуха в магистрали............................................................ 6,3-10 Мпа
Производительность магистрали...................................... 25 кубометров/мин (min)
Производительность вентиляции...................................... 12 кубометров/мин (min)
Необходимое для работы количество дроби................................................. 25 л
Масса ............................................................................................................. 0,7 т.
Режим работы полуавтомата:
полуавтоматический
ручной
наладочный
Тип системы управления :
логическая, из пневмоэленментов
Габариты..................................................................................2500х1250х2500 мм
Баранов В.А.

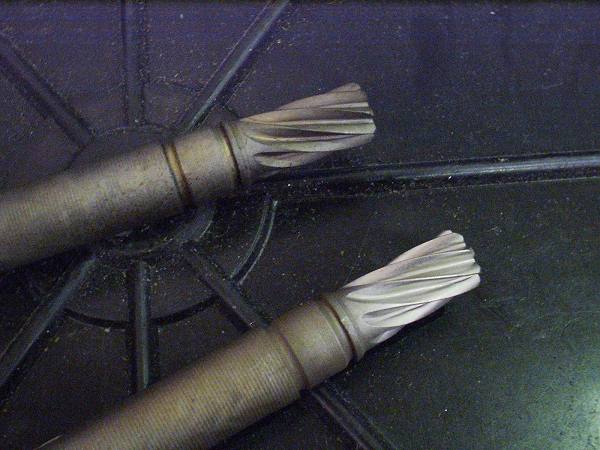

Вал до обработки (сверху) и после обработки (снизу) :

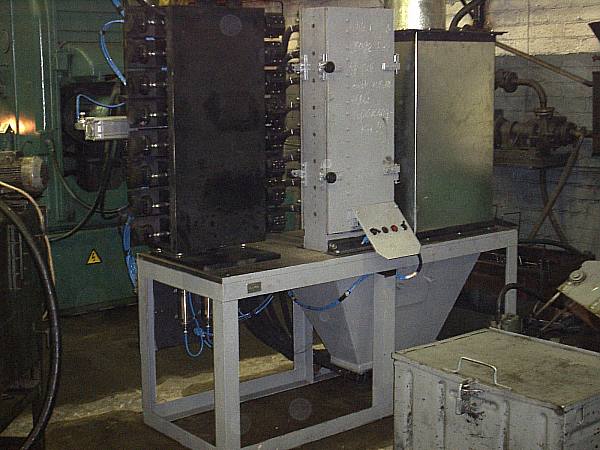

Общий вид :

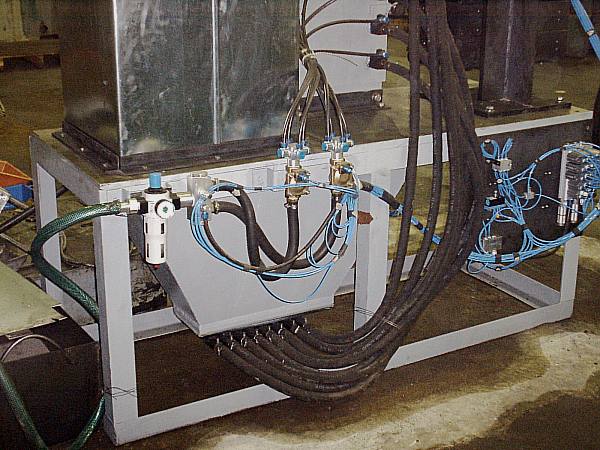

Блок подготовки воздуха, пневмораспределители, система управления :

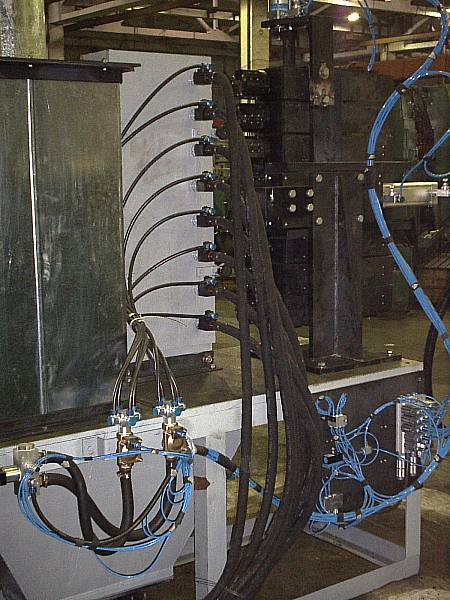

Вид сзади :

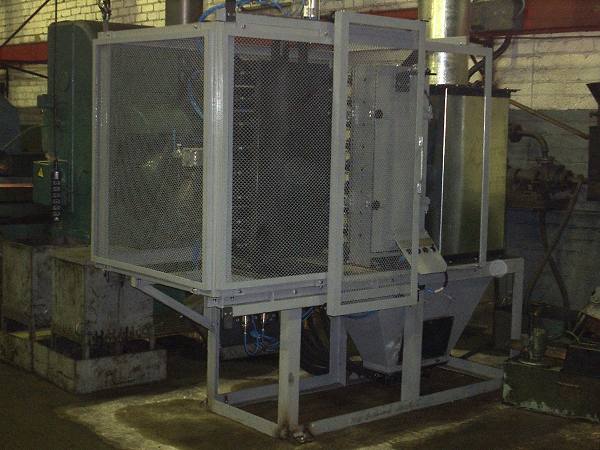

Полуавтомат с установленным ограждением, дверь ограждения имеет датчики для предотвращения включения при открытой дверке и для аварийной остановки полуавтомата при открытии дверки во время работы полуавтомат :
|
