АВТОМАТ ДЛЯ УКЛАДКИ ПАЗОВОЙ ИЗОЛЯЦИИ (ПЛЁНКО-ЭЛЕКТРОКАРТОНА) В ПАЗЫ ЯКОРЯ КОЛЛЕКТОРНОГО ЭЛЕКТОРОДВИГАТЕЛЯ

        Автомат предназначен для укладки пазовой изоляции в пазы пакетов якорей коллекторных электродвигателей. Автомат состоит и 14 исполнительных механизмов, которые приводятся в действие пневмоцилиндрами. Система управления автомата создана на основе программируемого микроконтроллера. Контроллер в соответствии с программой управляет пневмораспределителями. Автомат может работать в автоматическом режиме, в ручном режиме и в режиме заправки ленты.

Баранов В.А.

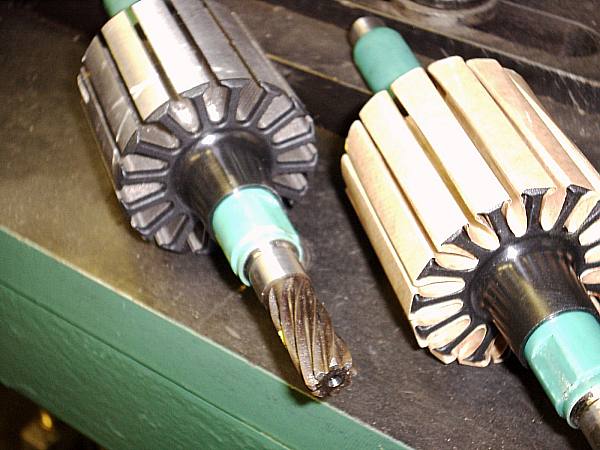

        Якорь без изоляции и якорь с уложенной изоляцией:

---

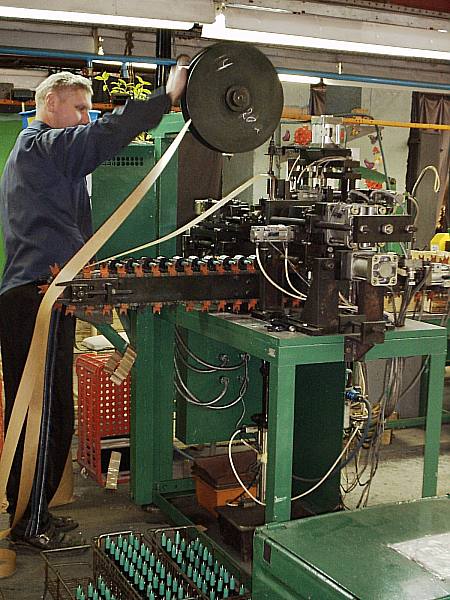

        Общий вид автомата спереди:

---

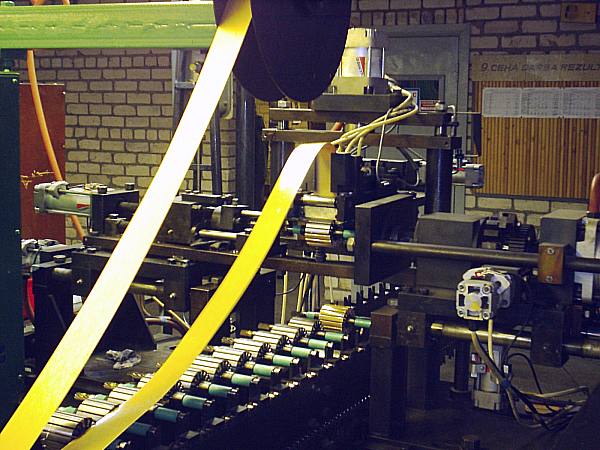

         Рабочая зона автомата:

---

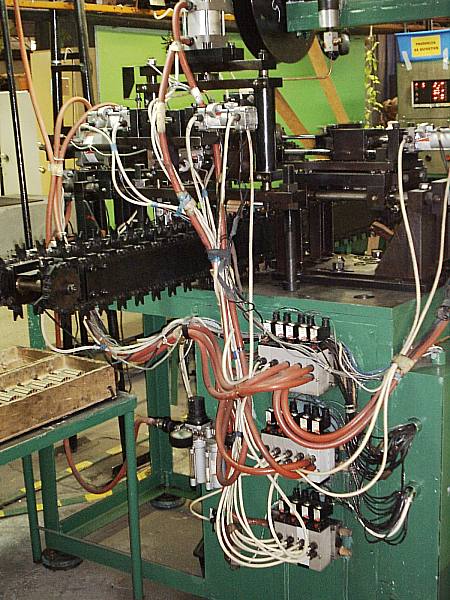

        Вид сзади, блок подготовки воздуха и пневмораспределители:

---

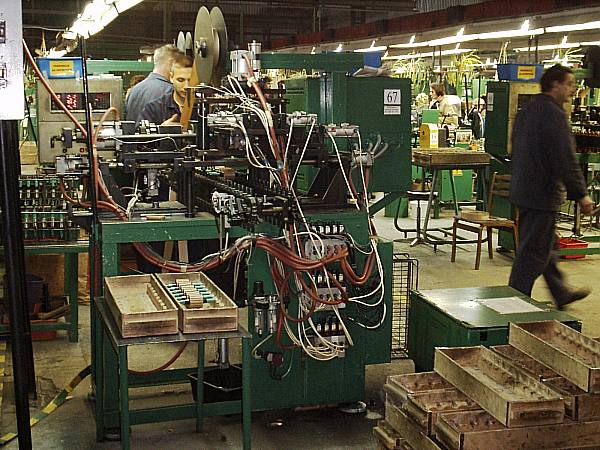

        Участок из нескольких автоматов:

---

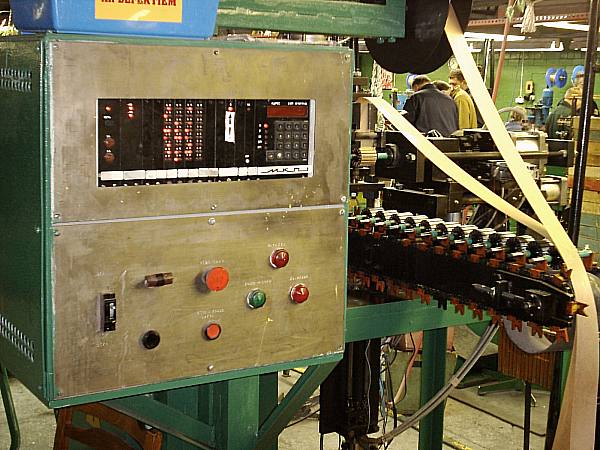

        Пульт управления:

---

        Вид справа:

---
