УНИВЕРСАЛЬНЫЙ СУШИЛЬНЫЙ ШКАФ.
СУШИЛКА ДЛЯ ГАЛЬВАНИЧЕСКИХ ЛИНИЙ.
Шкаф предназначен для сушки деталей в процеессе их обработки при изготовлении. Может применяться для сушки деталей после после мойки, покраски, склеивания, пропитки и т.п..
Все внутренние поверхности шкафа и воздуховодов изготовлены из корозионнотеплостойкой стали.
Воздух нагревается в специальной печке, которая конструктивно отделена от рабочего объёма шкафа.
Во время сушки детали обдуваются тёплым воздухом (снизу вверх), производительность вентилятора 1кубометр/с. Испарения во время сушки отсасываются в вентиляцию при помощи специальной системы, сводящей потери тепла к минимуму.
Температура сушки регулируется температурным контроллером (микропроцессорным). В качестве температурного датчика используется терморезистор. До 100 градусов шкаф прогревется примерно за 1,5мин.
Все узлы шкафа (корпус. вентилятор, воздуховоды, печка) имеют 50мм теплоизоляцию из минеральной ваты.
Потребляемая мощность зависит от температуры сушки, от влажности, пористости и теплостойкости деталей подвергаемых сушке, а также от температуры наружного воздуха. Если сушатся детали из непористых материалов при температуре наружного воздуха около 18 градусов и при темпратуре сушки 200 градусов, то потребляемая мощность будет примерно 15-25КВт, при этом время сушки будет примерно 0,5-1,5 мин.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура сушки ................................................................. до 200 градусов С
Внутренний объём ....................................................................900х1000х1800 мм
Напряжение питания ....................................................................................380 В
Потребляемая мощность................................................... до 50 кВт (50 кВт - max)
Необходимая производительность вентиляции ........................ 2 кубометра/мин
Масса ............................................................................................................. 0,7 т.
Режим работы шкафа :
автоматический
Тип системы управления :
релейномикропроцессорная
Габариты..................................................................................1400х1500х3000 мм
Мною так же была разработана сушилка для гальванической линии работавшая на похожем принципе. Влага в сушшилке не отсасывалась в вентиляцию, а отделялась специальным влагоотделителем. Воздух во время сушки использовался по замкнутому циклу - сушилка во времы работы изолировалась от окружающей среды. Режим работы сушилки мог быть полуавтоматическим или автоматическим. Система управления сушилки (релейная) подключалась к системе управления гальванической линии.
Эта сушилка не была изготовлена по причинам нетехнического характкра.
Баранов В.А.

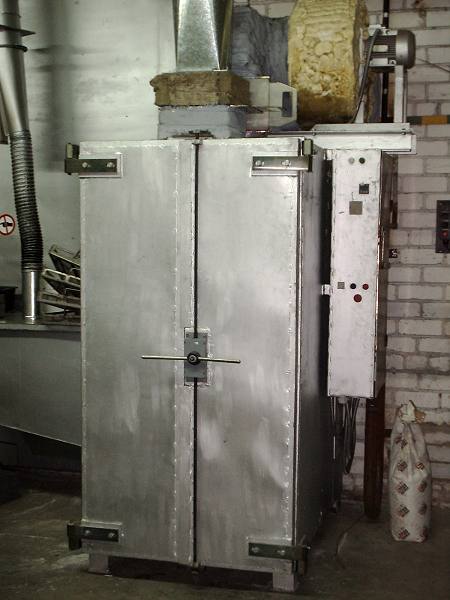

Вид спереди :

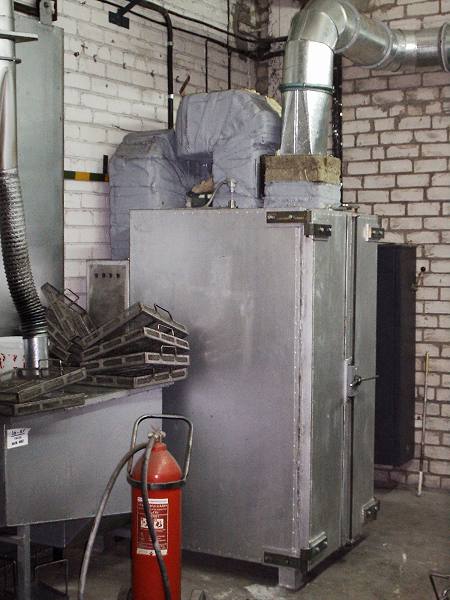

Вид слева :

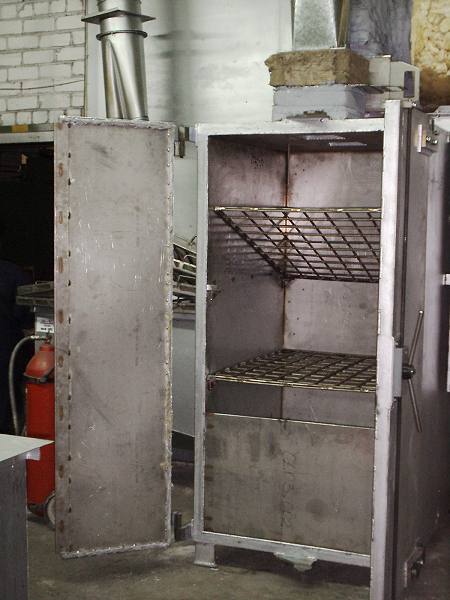

Шкаф с открытыми дверками :
|
