ПОЛУАВТОМАТ КООРДИНАТНО-РЕЗЬБОНАРЕЗНОЙ.

        Полуавтомат предназначен для нарезания резьбы в отверстиях. Полуавтомат может так же использоваться для сверления отверстий.
        Полуавтомат может сверлить и нарезать резьбу в любом месте в пределах объёма рабочей зоны (в вертикальном направлении).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество резбонарезных (сверлильных) головок ........................................ 2
Глубина нарезки резьбы ......................................................................... до 45 мм
Глубина сверления .................................................................................. до 50 мм
Диаметр резьбы нарезаемой в стали ......................................................... до М10
Диаметр свеления в стали ........................................................................ до 12мм
Мощность привода (сменный мотор-редуктор)................................... 120-600 Вт
Скорость вращения (сменный мотор-редуктор) ........................ 25-11000 об/мин
Усилие подачи инструмента ................................................................. до 370 Н
Перепад высот в обрабатываемой детали ............................................ до 190 мм
Размер рабочей зоны .......................................................................... 600х500 мм
Давление воздуха в магистрали............................................................ 6,3-10 Мпа
Производительность магистрали............................................... 3кубометра/мин (min)
Режим работы полуавтомата:
                 полуавтоматический
Тип системы управления :
                 логическая, из пневмоэленментов
Масса ............................................................................................................. 0,5 т.
Габариты (ширина передней части, длина, высота) ..................1500х1600х2000 мм

Баранов В.А.

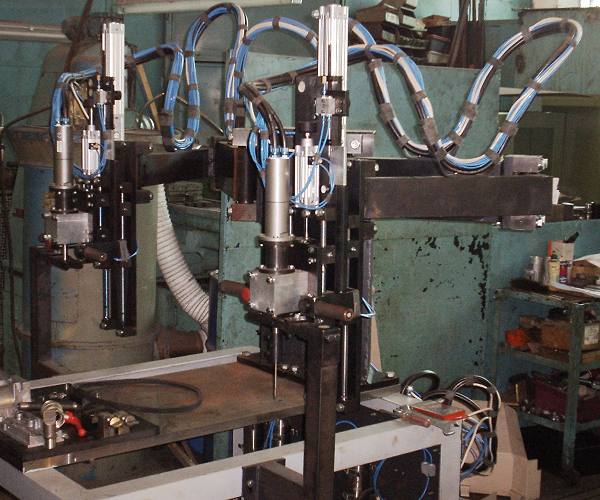

        Общий вид плуавтомата:

---

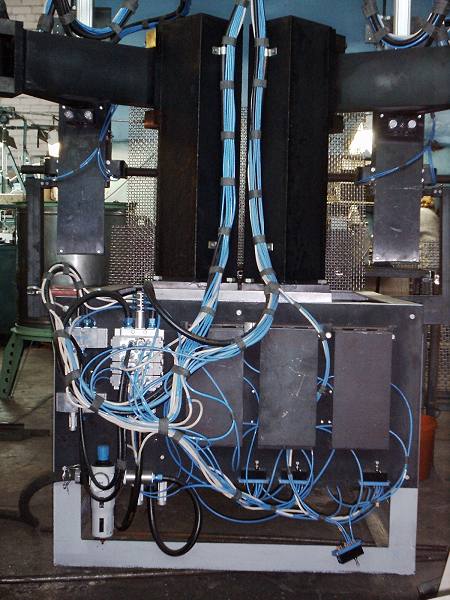

        Вид сзади, болк подготовки воздуха, пнвмораспределители, система управления:

---
